近日，第六届2023STM32峰会在深圳重磅回归，本次峰会将围绕智能工业与高性能MCU/MPU、连接、生态系统与开发者社区、人工智能与信息安全四大主题方向，汇集众多全球生态合作伙伴，为大家带来基于STM32创新的嵌入式解决方案及各类终端产品，更近距离体验STM32多样化的产品以及丰富的技术方案演示。创龙科技携旗下国产工业开发板T113-i受邀展会，吸引了众多工业企业的广泛关注。
T113-i开发板是创龙科技旗下的一款国产工业开发板，基于全志科技T113-i双核ARM Cortex-A7 + 玄铁C906 RISC-V + HiFi4 DSP异构多核处理器设计，ARM Cortex-A7处理器单元主频高达1.2GHz。T113-i开发板由核心板和评估底板组成，核心板CPU、ROM、RAM、电源、晶振等所有器件均采用国产工业级方案，国产化率100%。同时，评估底板大部分元器件亦采用国产工业级方案。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。
开发板接口资源丰富，引出双路网口、双路CAN、双路USB、双路RS485、RS232等通信接口，同时引出LVDS LCD、TFT LCD、MIPI LCD、HDMI OUT、CVBS IN/OUT、LINE IN、MIC IN、H/P OUT等音视频多媒体接口，板载WIFI、4G（选配）模块，支持1080P@60fps JPEG/MJPEG视频硬件编码，支持4K@30fps H.265、4K@24fps H.264视频硬件解码，方便用户快速进行产品方案评估与技术预研。
图 1 开发板正面图

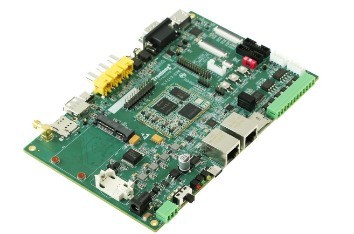

图 2 开发板斜视图
图 3 开发板侧视图1
图 4 开发板侧视图2
图 5 开发板侧视图3
图 6 开发板侧视图4
2 典型应用领域
工业控制工业网关仪器仪表能源电力轨道交通
3 软硬件参数
硬件框图

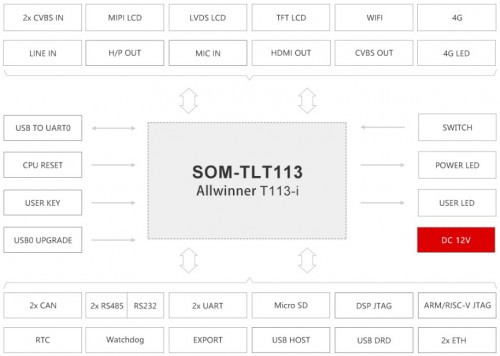

图 7 开发板硬件框图

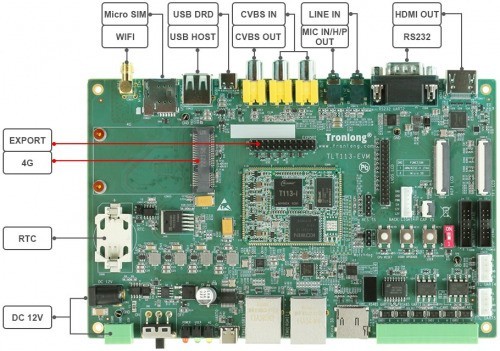

图 8 开发板硬件资源图解1

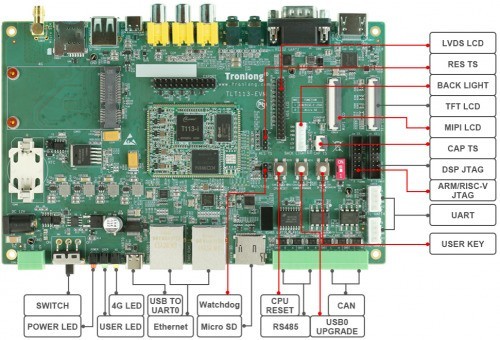

图 9 开发板硬件资源图解2

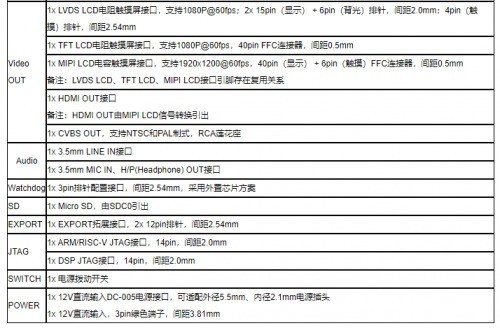

硬件参数
表 1

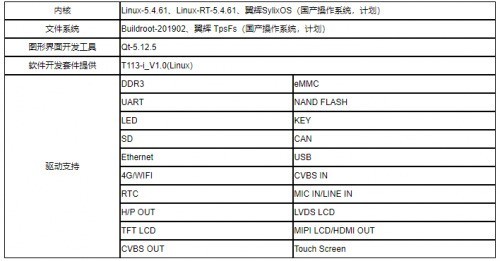

软件参数
表 2
4 开发资料
（1）提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet，协助国产元器件方案选型，缩短硬件设计周期；（2）提供系统固化镜像、内核驱动源码、文件系统源码，以及丰富的Demo程序；（3）提供完整的平台开发包、入门教程，节省软件整理时间，让应用开发更简单。开发案例主要包括：Linux、Linux-RT、Qt应用开发案例HiFi4 DSP开发案例ARM + HiFi4 DSP核间通信开发案例IgH EtherCAT主站、CAN开发案例4G/WIFI/Bluetooth/NB-IoT/ZigBee/LoRa开发案例LVDS、LCD、MIPI、HDMI、CVBS多媒体显示开发案例H.264、H.265视频开发案例Docker容器技术、MQTT通信协议案例、Ubuntu操作系统演示案例翼辉SylixOS国产操作系统演示案例（计划）8/16通道国产同步AD采集开发案例（与AD7606/AD7616管脚兼容）（计划）ARM与FPGA通信开发案例(SPI/CSI)（计划）
5 电气特性
6 机械尺寸
表 5

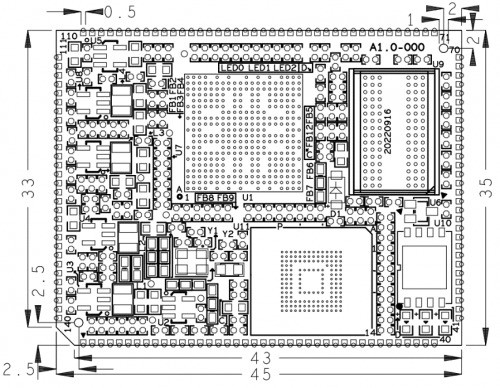

图 10 核心板机械尺寸图

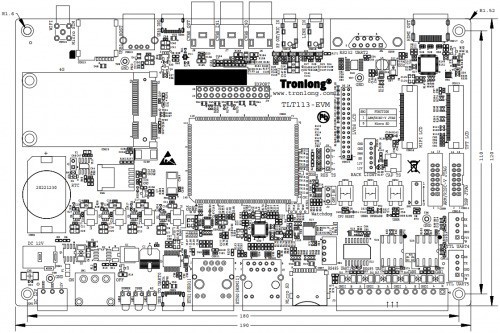

图 11 评估底板机械尺寸图
7 产品订购型号

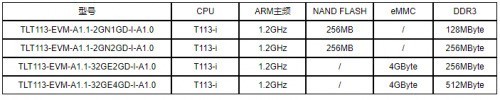

表 6
备注：标配为TLT113-EVM-A1.1-2GN2GD-I-A1.0，其他型号请与相关销售人员联系。

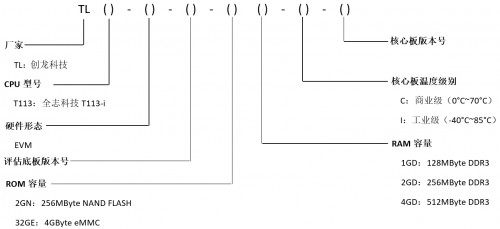

型号参数解释
图 12

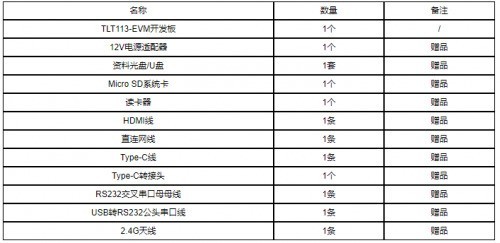

8 开发板套件清单
表 7
9 技术服务
（1）协助底板设计和测试，减少硬件设计失误；（2）协助解决按照用户手册操作出现的异常问题；（3）协助产品故障判定；（4）协助正确编译与运行所提供的源代码；（5）协助进行产品二次开发；（6）提供长期的售后服务。
10 增值服务
主板定制设计核心板定制设计嵌入式软件开发项目合作开发
