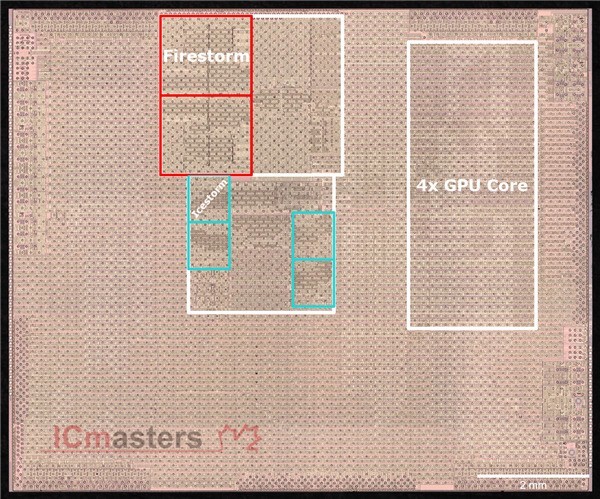

昨天，半导体逆向工程与IP服务机构ICmasters近日将一颗苹果A14放在了显微镜下，仔细观察了一番这个怪物。
苹果A14采用台积电5nm工艺制造，集成多达118亿个晶体管，内核面积仅为88平方毫米，密度为1.34亿个晶体管/平方毫米。
作为对比，上代A13使用的是台积电7nm工艺，集成85亿个晶体管，内核面积94.48平方毫米，密度为8997万个晶体管/平方毫米。更早的A12也是台积电7nm工艺，集成69亿个晶体管，内核面积83.27平方毫米，密度为8286万个晶体管/平方毫米。
根据台积电的宣传，5nm工艺可以做到1.713亿个晶体管/平方毫米的密度，苹果A14距离理论值差了不少，只发挥出来不到80％。
