捷波N系列主板“十步一杀”秘笈之“南、北桥电压调节”
捷波的N系列数码主板已经隆重登场了！两款数码主板J-NF18P AMX和J-NF18G MAX给用户留下了非常好的印象，可能有一部分用户已经注意到捷波的BIOS芯片组设置里的选项和有些主板的有所不同！多了一些你意想不到的东东在里面。你发觉到了吗？
捷波的nFORCE2主板技术可以用“十步一杀”来形容！所谓“十步一杀”就是五个电压调节、两个电压辅助、三个电压保护。所有的这些技术特点都是为增加超频稳定、增加性能和增加系统过载保护而设计的！这也是主板人性化设计之一。其中最有特色的就是南北桥电压调节。
南北桥电压调节是捷波nFORCE2主板上几种电压调节中的两个。具体的做法就是利用IC控制电路，对主板上各种总线以及输出输出电压进行调控，使各种总线电压可以在一定的范围之内进行调节，从而起到电压调节作用，以适当保证超频的成功率。
北桥芯片电压调节（1.6-1.9V）
对于发烧用户来说，对北桥芯片加压是要冒很大风险的，而且一般主板BIOS中没有这个选项，只有通过手动改造来实现（方法就是飞线、加电阻等），而捷波在设计主板时就已经考虑到用户有可能所承担的风险，因此，把这个技术容入到主板BIOS中，以方便用户。
操作方法：
1，开机按Del键进入BIOS设置程序界面。
2，下方向键选择Miscellaneous Control子菜单并按Enter键进入
3，按上下方向键选择Core VDD Select项
4，按PageUp/PageDown键选择相应的电压值并且按Enter确定
北桥芯片工作电压选择如下图所示：
图片：core-vdd
不同产品设置界面会有差异，以上图片仅供参考
按F10键或者退出到主菜单选择Save & Exit Setup选项保存数据并且退出或者继续设置。
南桥芯片电压调节（1.6-1.7V）
这个技术堪称是捷波独创的，对南桥加电压就意味着，捷波nForce2主板性能将被进一步的发掘出来，特别是硬盘的性能更能够表现优异。因为硬盘是由南桥来控制的。当然，对南桥加压也正因为nFORCE2对南桥芯片的功能进行了增强才变得更有意义。
操作方法：
1，开机按del键进入BIOS设置程序界面。
2，下方向键选择Miscellaneous Control子菜单并按Enter键进入
3，按上下方向键选择VDD AUXC Select项
4，按PageUp/PageDown键选择相应的电压值并且按Enter确定

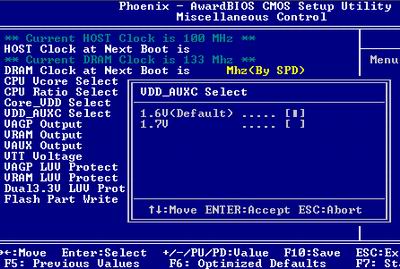

南桥芯片工作电压选择如下图所示：
图片：vdd-auxc
不同产品设置界面会有差异，以上图片仅供参考
按F10键或者退出到主菜单选择Save & Exit Setup选项保存数据并且退出或者继续设置。
现在代表性的介绍一下拥有“十步一杀”秘笈的捷波N系列主板中的一款——J-NF18P MAX！
图片：NF18P MAX
捷波数码主板——J-NF18P MAX，采用nVIDIA nFORCE2（nFORCE2 SPP北桥+ MCP-T南桥）芯片组；支持333MHz系统前端总线；支持AMD Athlon / AthlonXP / Duron / Morgan系列CPU；支持最高3GB 的双通道DDR400 SDRAM；支持最新ATA133的IDE传输规范，并且向下兼容；6×PCI、1×AGP、3×DDR DIMM；l支持USB2.0接口、AGP8X图形界面；内置AC'97 6声道声卡； 支持S-VIDEO视频输出功能；独创的"电源净化器"技术；板载Serial-ATA接口及IEEE 1394接口；独创"分身精灵"多重启动技术；内建10M/100M自适应网卡。
