记得第一次nVidia第一次推出主板芯片组是在一年以前的事了，那是图形芯片巨人第一次涉足竞争激烈的主板芯片市场。然而这款芯片组并没有给VIA、SIS带来很大的压力，最重要的原因是它的价格太高了。虽然在多种特性足以令市场上的同类型芯片组对手胆战心惊，可是我们相信nVidia决不会轻易放弃，他们开始冲击主板芯片组市场的第二轮攻击，第二代的nForce主板芯片组Crush18推向市场，这也就是我们所说的nForce2。这次登场的nForce2更加强悍了，身怀绝技，令VIA、SIS等对手深感震撼。

    这次发布的nForce2芯片组有了多种组合。不单是北桥有两种型号，南桥也又两种型号。用户不但可以选择集成或者是不集成图形处理能力，而且可以选择其他集成的功能。4块芯片分为两级，一种是高度集成芯片，另一种的简单集成芯片。可以看到nVidia为不同需求的市场提供了不同的芯片组组合。我们可以依稀看到nVidia把两年前在图形芯片市场成功的策略又用到了主板芯片市场上。

    北桥nForce2 SPP（System Platform Processor）与 MCP-T（Media and Communications Processor Turbo）。这两块芯片的组合将是玩家们最关心的。由于这两块芯片的组合不但性能与功能强大，而且可以让玩家自己调教芯片组的性能，用户不再为集成图形芯片或者其他无必要的集成而恼火。而面向中低端的组合有nForce2 IGP (Integrated Graphics Processor)与MCP (Media and Communications Processor)，芯片集成了GeForce4 MX级别的图形处理引擎，不过去掉一些Turbo 南桥的新特性。下面我们看看这两种组合的捷波屠龙nForce2 系列主板（简称屠龙N系列）。

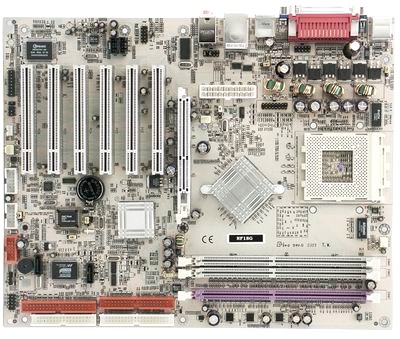

    捷波J-NF18G MAX主板采用nVIDIA nFORCE2（IGP北桥+MCP南桥）芯片组，除了支持333MHz FSB；双通道DDR400 SDRAM；USB2.0、AGP 8X、Serial-ATA、IEEE 1394等之外呢。还集成了捷波独创的“电源净化器”、“分身精灵”多重启动技术。最最主要的是捷波集成了最新研发的南、北桥电压调节技术，这使玩家不必要冒动电烙铁的危险去改装主板了。当然主板的核心电压、内存电压、AGP电压调节这些功能也一一做了改进，还加了两个辅助电压调节、三个电压保护，使用户电压超频完全没有后顾之忧。捷波称这技术叫做“十步一杀”！

    捷波的这第二款nFORCE2主板——J - NF18P MAX，采用nVIDIA nFORCE2（SPP北桥+ MCP-T南桥）芯片组；除了南、北桥的配置不同之外呢，其他的特性简直就是一个模子里出来的。上面“十步一杀”的技术也在NF18P MAX主板有所体现。“十步一杀”听起来比较冷酷，很有杀气哦，捷波把“十步”（五种电压调节、两种辅助电压调节、三种电压保护）做为一种在继承中进一步创新的超频手段提供给用户，而“一杀”目的就是让用户的捷波nFORCE2主板最大的潜能得以充分发挥！
